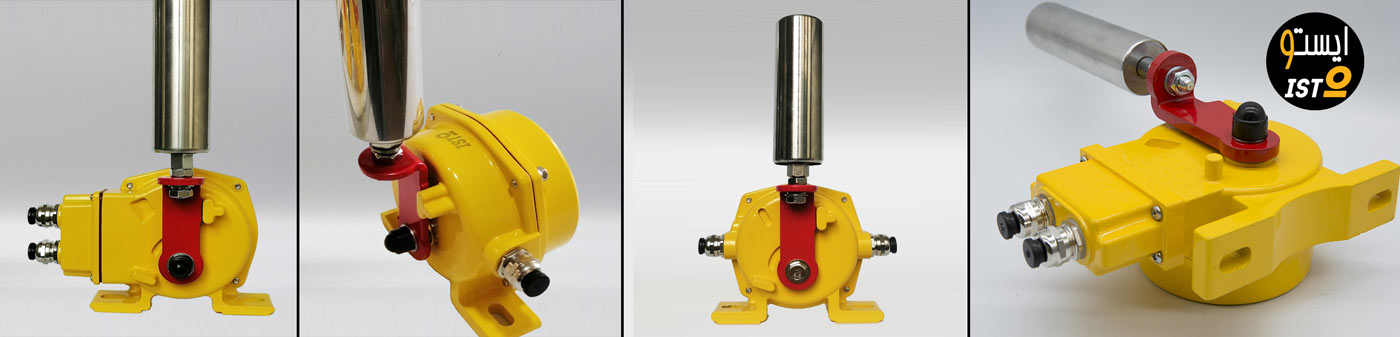

سوییچ انحراف نوار نقاله ( دریفت سوییچ ، میس الایمنت سوییچ ، Misalignment Switch )

سوییچ انحراف نوار نقاله ( میس الایمنت سوییچ ) یا Misalignment Switch که با نام‌های Belt Sway Switch، Belt Drift Switch ،Off-Track Switch وBelt Alignment Switch نیز شناخته می‌شود، یکی از مهم‌ترین تجهیزات ایمنی و حفاظتی سیستم‌های انتقال مواد است. این تجهیز وظیفه دارد هرگونه انحراف غیرعادی تسمه نقاله را در مراحل اولیه تشخیص داده و با ارسال سیگنال هشدار یا توقف، از آسیب دیدن نوار، رولیک‌ها، پولی‌ها و سایر تجهیزات جلوگیری کند.
در خطوط انتقال مواد، انحراف تسمه می‌تواند باعث پارگی نوار، سایش شدید لبه‌ها، ریزش مواد، آسیب به سازه و توقف‌های پرهزینه تولید شود. استفاده از میس الایمنت سوئیچ، راهکاری مطمئن برای افزایش ایمنی، کاهش هزینه‌های تعمیرات و جلوگیری از توقف‌های ناخواسته در صنایع مختلف محسوب می‌شود.

میس الایمنت سوئیچ نوار نقاله (دریفت سوییچ نوار نقاله ) یک کلید حفاظتی مکانیکی است که در دو طرف نوار نقاله نصب می‌شود. در شرایط عادی، تسمه در مسیر صحیح حرکت کرده و هیچ تماسی با بازوی غلطکی (Roller Lever) سوییچ ندارد. اما اگر تسمه از مسیر استاندارد خود منحرف شود، با غلطک سوییچ برخورد کرده و آن را به سمت داخل حرکت می‌دهد.پس از رسیدن بازوی سوییچ به زاویه تنظیم‌شده، کنتاکت‌های داخلی تغییر وضعیت داده و سیگنال هشدار (Alarm) یا فرمان توقف (Trip) را به سیستم کنترل، PLC یا DCS ارسال می‌کنند.
این عملکرد باعث می‌شود اپراتور یا سیستم کنترل قبل از بروز خسارت جدی، اقدامات لازم را انجام دهد.

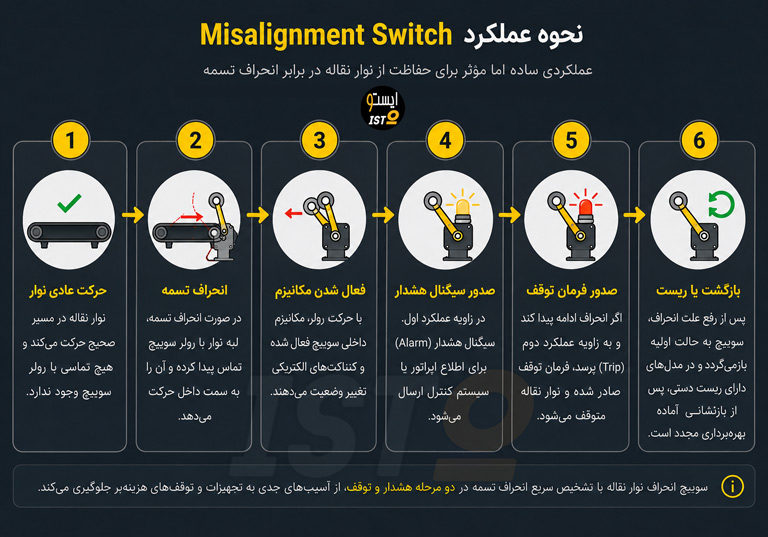

عملکرد Misalignment Switch یا میس الایمنت سوئیچ بسیار ساده اما مؤثر است و با تشخیص سریع انحراف تسمه، از آسیب‌های احتمالی به نوار نقاله و تجهیزات جلوگیری می‌کند.

• 1. نوار نقاله در شرایط عادی و در مسیر صحیح حرکت می‌کند و هیچ تماسی با رولر سوییچ وجود ندارد.
• 2. در صورت انحراف تسمه، لبه نوار با رولر (Lever Roller) سوییچ تماس پیدا کرده و آن را به سمت داخل حرکت می‌دهد.
• 3. با حرکت رولر، مکانیزم داخلی سوییچ فعال شده و کنتاکت‌های الکتریکی تغییر وضعیت می‌دهند.
• 4. در زاویه عملکرد اول، سیگنال هشدار (Alarm) برای اطلاع اپراتور یا سیستم کنترل ارسال می‌شود.
• 5. در صورت ادامه انحراف تسمه و رسیدن رولر به زاویه عملکرد دوم، فرمان توقف (Trip) صادر شده و نوار نقاله به‌منظور جلوگیری از آسیب‌های احتمالی متوقف می‌شود.
• 6. پس از رفع علت انحراف، سوییچ به حالت اولیه بازمی‌گردد و در مدل‌های مجهز به ریست دستی، پس از بازنشانی آماده بهره‌برداری مجدد خواهد بود.

انحراف تسمه نوار نقاله یکی از رایج‌ترین مشکلات در سیستم‌های انتقال مواد است که در صورت عدم تشخیص به‌موقع، می‌تواند باعث پارگی تسمه، آسیب به رولیک‌ها و پولی‌ها، توقف خط تولید و افزایش هزینه‌های تعمیرات شود. سوییچ انحراف نوار نقاله (Misalignment Switch) برای تشخیص سریع این شرایط طراحی شده است. مهم‌ترین عوامل ایجاد انحراف تسمه عبارت‌اند از:

• ● تجمع مواد روی رولیک‌ها، پولی‌ها یا نقاط برگشت نوارنقاله
• ● بارگیری نامتقارن و توزیع غیریکسان مواد روی نوار نقاله
• ● تنظیم نبودن رولیک‌ها، شاسی یا سازه نوار نقاله
• ● خرابی، ساییدگی یا هم‌راستا نبودن پولی‌های محرک و انتهایی
• ● کشش نامناسب یا تنظیم نادرست تسمه نقاله

• ● نصب نادرست تجهیزات یا عدم تراز بودن سازه نوار نقاله
• ● آسیب‌دیدگی، پارگی، فرسودگی یا تغییر شکل لبه تسمه نقاله
• ● استهلاک قطعات مکانیکی و انجام نشدن سرویس و نگهداری دوره‌ای

• ● جلوگیری از پارگی و آسیب‌دیدگی تسمه نقاله
• ● کاهش هزینه‌های تعمیرات و نگهداری تجهیزات
• ● جلوگیری از آسیب به رولیک‌ها، پولی‌ها و سازه نوار نقاله
• ● تشخیص سریع انحراف تسمه و ارسال هشدار به اپراتور
• ● ارسال سیگنال‌های Alarm و Trip به سیستم کنترل
• ● قابلیت اتصال مستقیم به PLC، DCS و سیستم‌های مانیتورینگ
• ● عملکرد مطمئن در محیط‌های دارای گردوغبار، رطوبت و شرایط سخت صنعتی
• ● افزایش ایمنی خطوط انتقال مواد و کاهش ریسک خرابی تجهیزات
• ● کاهش توقف‌های ناخواسته تولید و افزایش بهره‌وری سیستم انتقال مواد

سوییچ انحراف نوار نقاله (Misalignment Switch) در انواع سیستم‌های انتقال مواد برای حفاظت از تسمه نقاله و جلوگیری از توقف‌های ناخواسته در صنایع مختلف مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای این تجهیز عبارت‌اند از:

• ● خطوط انتقال سنگ‌آهن ،کنسانتره و گندله‌ سنگ‌آهن
• ● معادن مس، طلا و زغال‌سنگ
• ● صنایع فولاد و ذوب فلزات
• ● کارخانه‌های سیمان، آهک و گچ
• ● بنادر، اسکله‌ها و پایانه‌های بارگیری مواد فله
• ● صنایع معدنی، فرآوری مواد و خطوط انتقال مواد
• ● صنایع شن و ماسه، آسفالت و مصالح ساختمانی
